Z516B台钻

台式钻床简称台钻，是一种体积小巧，操作简便，通常安装在专用工作台上使用的小型孔加工机床。台式钻床钻孔直径一般在13毫米以下，不超过16毫米。其主轴变速一般通过改变三角带在塔型带轮上的位置来实现，主轴进给靠手动操作。Z516B台钻台式钻床主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用，与国内外同类型机床比较，具有马力小、刚度高、精度高，刚性好，操作方便，易于维护的特点。

Z516B参数：

型号	Z516B
最大钻孔直径（mm)	16
主轴最大行程(mm)	100
工作台尺寸（mm）	200*230
主轴行程（mm)	100
主轴中心至立柱表面距离(mm)	193
主轴锥度	MT3
立柱直径（mm）	Φ70
主轴转速范围(r.p.m)	480-4100
底座尺寸	528*360
电动机功率	550W（380v）
总高 （mm)	1037
净重/毛重(kg)	108/90
包装尺寸(mm)	790×440×960

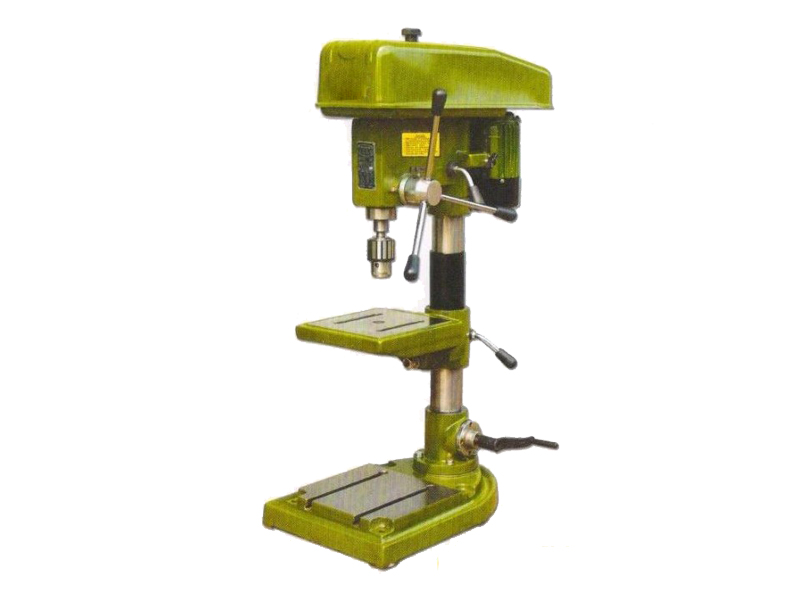

Z516B台钻产品实拍图：

如何知道台钻主轴往下多少？

有些台钻上都是有刻度尺的，你也可以自己做一个按上。 那个尺子是要调的，启动台钻通过摇动升降手柄使钻头的顶尖和工件接触，然后将刻度尺定好，通过计算就知道钻了多深了。

台式钻床简称台钻，是一种体积小巧，操作简便，通常安装在专用工作台上使用的小型孔加工机床。台式钻床钻孔直径一般在13毫米以下，不超过16毫米。其主轴变速一般通过改变三角带在塔型带轮上的位置来实现，主轴进给靠手动操作。台式钻床可安放在作业台上，主轴垂直布置的小型钻床。立式钻床主轴箱和工作台安置在立柱上，主轴垂直布置的钻床。摇臂钻床可绕立柱回转、升降，通常主轴箱可在摇臂上作水平移动。铣钻床工作台可纵横向移动，钻轴垂直布置，能进行铣削的钻床。孔深钻床使用特制深孔钻头，工件旋转，钻削深孔的钻床。平端面孔中心孔钻床切削轴类端面和用中心钻加工的中心孔钻床。卧式钻床主轴水平布置，主轴可垂直移动的钻床。

使用Z516B台钻时安全操作规程：
一、 使用前要检查钻床各部件是否正常 　　
二、 钻头与工件必须装夹紧固，不能用手握住工件，以免钻头旋转引起伤人事故以及设备损坏事故。 　　

三、 集中精力操作，摇臂和拖板必须锁紧后方可工作，装卸钻头时不可用手锤和其他工具物件敲打，也不可借助主轴上下往返撞击钻头，应用专用钥匙和扳手来装卸，钻夹头不得夹锥形柄钻头。 　　
四、 钻薄板需加垫木板，钻头快要钻透工件时，要轻施压力，以免折断钻头损坏设备或发生意外事故。 　　

五、 钻头在运转时，禁止用棉纱和毛巾擦拭钻床及清楚铁屑。工作后钻床必须擦拭干净，切断电源，零件堆放及工作场地保持整齐、整洁，认真做好交接班工作。

我公司Z516B台钻的自动进给装置

台钻在改进过程中遇到的问题和解决方法从改进后的液压工作原理图可以看出,只要油泵一起动,手轮机构因动力油作用而处于常“脱离”状态,工作台面无法手摇。为解决这一问题增设一个手动拉阀,即将原液压箱接手动轮的管道改接至手动拉阀的管口,去手动机构的管道的接法和回油管的改接均按图示即可。这样液压运行时拉出,手摇台面时推人,操纵自如,井不影响机床的正常操作。上述改进对解决液压冲击故障较为理想,但液压爬行问题根本没有什么好转,经分解主油缸部件,发现主油缸两边的活塞杆刚度不好,挠度太大,达。经改用合金钢管精密冷拉料代替原来的活塞杆事先要检查和校直其直线度,其值不应大于、,爬行问题大有好转,基本上能满足生产的要求,使该机床得到了修复。另外,若能再增设一个“双单向”即在两管出口处各增加一个单向活门密封的排气阀,改进效果就会更为理想。
