Z4125台钻

Z4125台钻是一种小型台钻，应用非常广泛。电动通过五级变速带轮，使主轴可变五种转速，头架可在圆立柱上面上下移动，并可绕圆立柱中心转到任意位置进加工，调整到适当位置后用手柄锁紧。如头架要放低进，先把保险环调节到适当位置。用紧定镙钉把它锁紧，然后放松手柄，靠头架自重落到保险环境，再把手柄板紧。工作台可在圆立柱上下上下移动。并可绕立柱转动到任意位置。工作台座的锁紧手柄。当松开锁紧螺钉时，工和台在垂直平面还可左右倾斜45度，工作较小时，可放在工作台上钻孔，当工作较大时，可把工作台转开，直接放在钻床底面上钻孔。这种台钻灵活性较大，转速高，生产效率高，使用方便，因而是零件加工，装配和修理工作中常用的设备之一。但是由于构造简单，变速部分直接用带轮变速，最转速较高，一般在400r/min 以上，所以有些特殊材料或工艺需用低速加工的不适用。

特点：主轴箱，工作台，立柱及底座均采用优质铸铁，并经时效处理，稳重结实，经久耐用；精度高，性能好，广泛适用于仪器工业，机械制造和修理等行业。

Z4125台钻主要参数如下：

型号	Z4125
最大钻孔直径（mm)	25
钻夹头尺寸（mm)	16
主轴最大行程(mm)	125
工作台尺寸（mm）	280*300
主轴端至工作台面最大距离(mm)	367
主轴端至底座台面最大距离(mm)	630
主轴中心至立柱表面距离(mm)	240
主轴锥度	MT3
立柱直径（mm）	Φ85
主轴转速范围(r.p.m)	365-3150
底座尺寸	590*375
电动机功率	750（380v）
总高 （mm)	1127
净重/毛重.(kg)	165/140
包装尺寸(mm)	880×540×1050

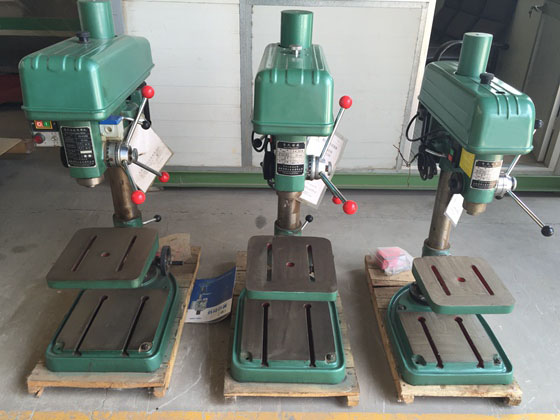

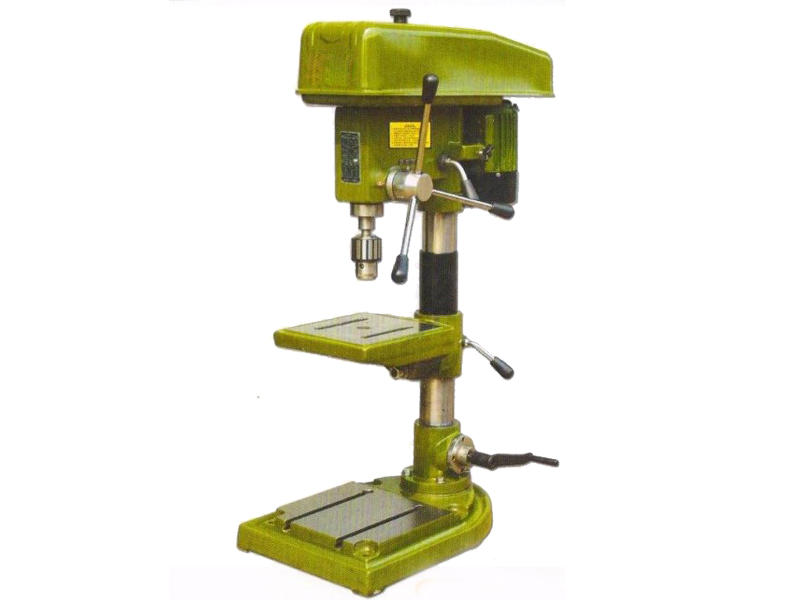

Z4125工业台钻图片：

台钻的主要部件有  （一）底座，垂直滑道  （二）垂直移动平台（三）操纵杆（四）变速箱（五）变速开关（六）电机（七）三角皮带（八）皮带轮（九）13mm或16mm的钻卡具等

台钻的结构解析：

台式钻床，又称台钻，在小型加工中应用广泛。如果在遇到故障时，了解台式钻床结构图能更快更好的找出故障原因。下文详细为您介绍台式钻床结构。

据了解，台式钻床是可安放在作业台上，主轴垂直布置的小型钻床。台式钻床由工作台、机座、立柱、主轴、进给、主轴箱、电动机及带罩等几部分组成。台式钻床钻孔直径一般在13毫米以下，不超过25毫米。

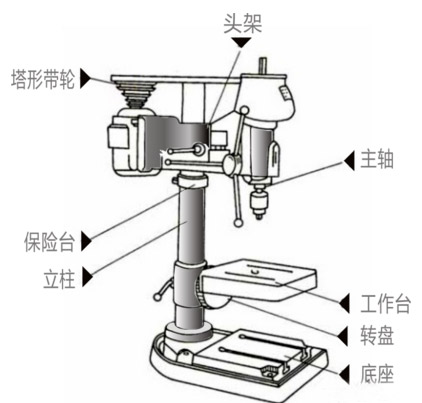

台钻结构如下所示：

据了解台式钻床工作原理是电机经塔轮与皮带驱动主轴旋转，固定在主轴上的钻头随着主轴旋 转;工件装夹在工作台上;操作者操作手柄，通过齿轮齿条驱使主轴向下进给，从而完成孔的加工。主轴箱与工作台可沿立柱作上下升降运动，工作台除可绕立柱回转360°外，还可以左右倾斜45°，以便用来钻斜孔。

以上台式钻床结构图及工作原理详解仅供参考。

工业台钻和普通台钻的区别在什么地方？

1、工业台钻骨格架子比台式钻床要大要粗很多，电机、和体重都要大一些。大家都知道重的车底盘比较稳，设备也遵循这个道理和原理。

2、工业台钻来讲的话：精度要高，刚性要好，适合各种加工行业的单件、小批及批量使用，而台式钻床相对来讲精度就没有那么高了，刚性也没有那么好，所以不可长时间加工刚性好的工件，主要适用于修理行业及家庭使用，或加工软性工件。

3、寿命方面也相对短一些。建议客户在选用这类设备首先要考虑下需钻孔的直径是多少，工件材质，还有需加工的工件数量，是否需长时连续加工。如果是的话就需选用工业型的台钻，而不是轻型台钻，虽然轻型台钻相对经济些，但长远考虑工业型的可能会更适合你。打个比方说某公司需采购台钻，需要加工的工件是长期货料，数量多，一天到晚都需工作，工件材质相对较硬，这时你就里用工业的。反之如果一修理店或玩具厂用来加工塑料制品数量不大的情况就可以先用轻型台钻了。还有一点大家需要了解的是，如果在工件硬度很大的情况下，比如模具钢之类的材质，钻床的钻孔能力会稍对应的减小。也就是硬度越大，钻孔能力相对就会越小。
