ST-32GF台钻

ST-32GF台钻加工直径可达到32mm，这种台钻操作方便，灵活，使用范围广。主要用于金属及其他材料上进行钻、扩、铰加工工序，并且广泛地应用于单件或成批的仪表工业，机械制造和修配部门。

关于ST-32GF台钻的传动系统和变速：

1、动力传递、由安装在电动机轴端的电机皮带轮，经一根三角带，带动主轴皮带轮传递至主轴系统，对具有9级和12级变速的台钻则电机皮带轮与主轴皮带轮之间增加中间皮带轮、经三角带传至主轴皮带轮。

2、主轴变速是通过变换三角带在皮带轮上不同位置而获得。在变换转速时，松开两个固定螺钉，拨动两个固定螺钉后即可工作。

另外，ST-13J的小台钻在变换转速时，松开主轴箱上的锁紧螺钉，转动电机，皮带即可松弛，变换皮带至所需位置后，松开电机，则电动机在张紧弹簧的作用下，会使三角带张紧，然后拧紧锁紧螺钉、即可工作。

主要参数数据如下：

型号	ST-32GF
最大钻孔直径（mm)	32
钻夹头尺寸（mm)	16
工作台行程(mm)	500
工作台尺寸（mm）	360
主轴行程（mm)	115
主轴中心至立柱表面距离(mm)	224
主轴锥度	MT3
立柱直径（mm）	Φ92
主轴转速范围(r.p.m)	160-2060
底座尺寸	380*580
电动机功率	1500W（380v）
总高（mm)	1750
净重/毛重(kg)	154/173
包装尺寸(mm)	777×386×1485

操作ST-32GF台钻前需要做哪些准备工作？

1、使用台钻时要穿戴好防护用品，禁止带手套。

2、钻孔时，工件必须用夹具加紧夹牢，禁止用手拿着钻孔，钻薄层板时下面要垫木板。

3、不准在钻孔时用纱布清除铁屑，亦不准用吹和用手擦拭。

4、在钻孔开始或者要钻穿时，要轻轻用力，以防工件移动或甩出。

5、工作中工件要放正，用力要均匀，以防钻头折断

（1）按规定加注润滑脂。检查手柄位置，进行保护性运转

（2）检查穿戴、扎紧袖口。女同学和长发男同学必须戴工作帽

（3）严禁戴手套操作，以免被钻床旋转部分铰住，造成事故 。安装钻头前，需仔细检查钻套， 锥面部分不能碰伤凸起，如有，应用油石修好、擦净，才可使用。拆卸时必须使用标准钭铁。钻薄板零件、小工件、扩孔或钻大孔时，严禁用手把持进行加工。未得到指导教师的许可，不得擅自开动钻床。机床未停稳，不得转动变速盘变速，禁用手把握未停稳的钻头或钻夹头。操作时只允许一人。工作结束后，要清理好机床，加油维护，切断电源，搞好场地卫生。

ST-32GF台式钻床的主要结构：

1、主轴：摇臂钻钻床可直接装钻头等刀具，旋转钻床需加上钻夹头及刀套方能夹主轴主要进行钻孔直进刀。

2、马达：电动马达，产生旋转功能。

3、床身：支撑马达，主轴，变速箱，旋臂等部分的结构，可用来保持平稳防震。

4、床台：放置工件的平台。

5、其它：油箱，水箱，操作手柄及按钮

台钻的日常维护与保养内容：
1、工作前
1.1 检查各操作手柄、开关、旋钮是否在正确位置、操纵是否灵活、安全装置是否齐全、可靠。
1.2 按润滑要求加油润滑，然后接通电源。
1.3 低速运转3-5分钟，确认正常后方可开始工作。
2、工作中
2.1 严禁超负荷、超性能作业加工。
2.2 装卸钻头应停车进行，装钻夹头及锥柄铣刀钻头的，锥面要擦净，装夹要牢靠。卸下时用标准斜铁和铜锺轻敲、严禁用其它物件乱敲。
2.3 工件、工装要正确固定，禁止带手套操作。
2.4 机床运行中出现异常现象，应立即停机，查明原因及时处理。
3、工作后
3.1 必须将各操纵手柄置于“停机”位置，切断电源。
3.2 进行日常维护保养。
3.3  如较长时间不用，应在钻床未涂漆的表面涂油保养。

生铁铸造的台钻钻不动怎么办？

铸铁主要元素为碳、硅、锰、硫、磷，碳和硅含量决定铸铁的牌号，碳硅含量低，碳以碳化物形式析出，铸件产生白口，高牌号铸铁可通过加入孕育剂使石墨析出，形成灰口，但是，碳和硅含量特低，白口不能消除；熔炼时混入铬等反石墨化元素，铸件也产生白口。

台钻，是一种体积小巧，操作简便，通常安装在专用工作台上使用的小型孔加工机床。台式钻床钻孔直径一般在13毫米以下，不超过16毫米。其主轴变速一般通过改变三角带在塔型带轮上的位置来实现，主轴进给靠手动操作。台式钻床可安放在作业台上，主轴垂直布置的小型钻床。立式钻床主轴箱和工作台安置在立柱上，主轴垂直布置的钻床。摇臂钻床可绕立柱回转、升降，通常主轴箱可在摇臂上作水平移动。铣钻床工作台可纵横向移动，钻轴垂直布置，能进行铣削的钻床。孔深钻床使用特制深孔钻头，工件旋转，钻削深孔的钻床。平端面孔中心孔钻床切削轴类端面和用中心钻加工的中心孔钻床。卧式钻床主轴水平布置，主轴可垂直移动的钻床。

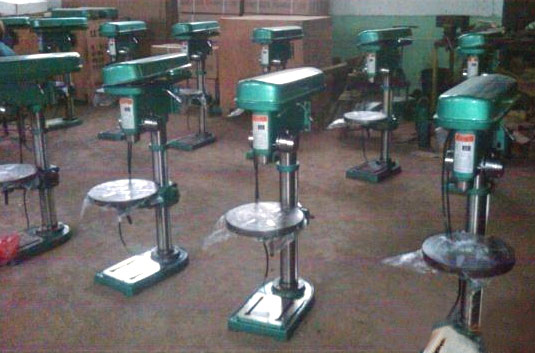

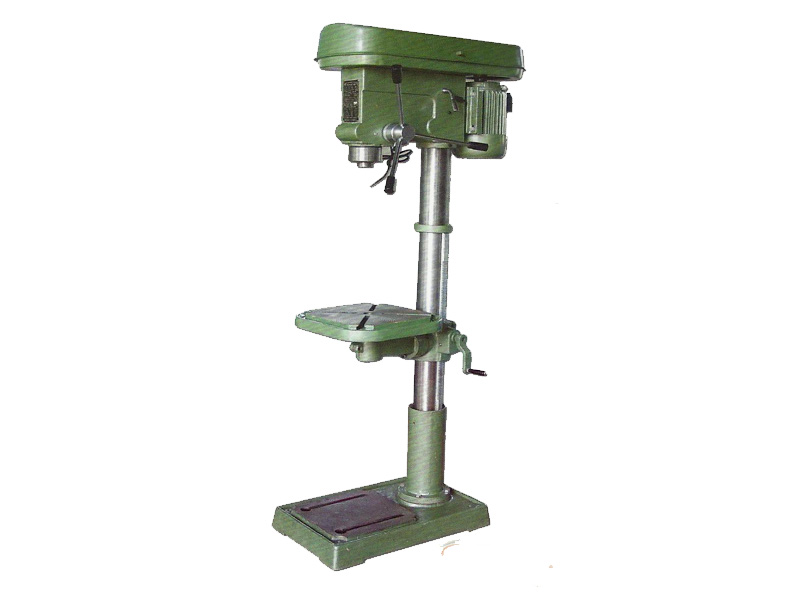

下图是ST-32GF实拍照片：
