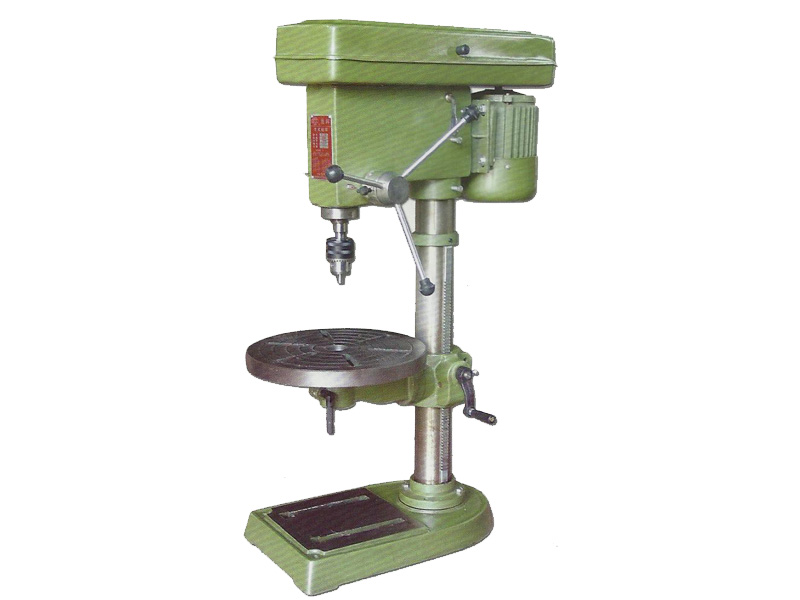

ST-25GF台钻

ST-25GF台钻是由电机做动力输出，通过塔式皮带轮，经过变速传递给主轴，主轴最外面的是不会旋转的只会直线运动的套筒，上面有齿条结构，和齿轮配合组成纵向进给机构，主轴装在这个套筒里面，主轴能自由在套筒里面旋转，但套筒的上下移动会带动主轴的上下移动，最里面的是一个有比较长滑移花键，主轴能在花键上自由上下移动，但要和花键一起旋转，花键的上端上固定了一个空心塔式皮带轮，钻头的动力就是这里传进去的通过花键传递给主轴。ST-25GF台钻属于小型台钻适用于金属和其它材料商进行钻、扩、铰加工工序，它能广泛地应用于单价或成批生产的仪表工业，机械制造和修配部门。主要参数数据如下表格：

型号	ST-25GF
最大钻孔直径（mm)	25
钻夹头尺寸（mm)	16
工作台行程(mm)	500
工作台尺寸（mm）	360
主轴行程（mm)	115
主轴中心至立柱表面距离(mm)	224
主轴锥度	MT3
立柱直径（mm）	Φ92
主轴转速范围(r.p.m)	160-2060
底座尺寸	380*580
电动机功率	1500W（380v）
总高（mm)	1750
净重/毛重(kg)	154/173
包装尺寸(mm)	777×386×1485

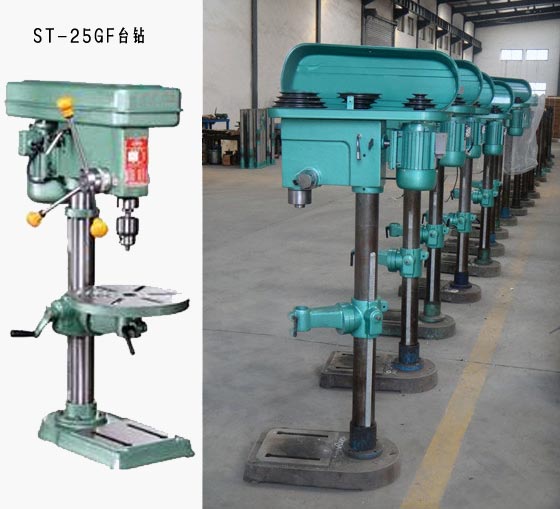

车间实拍图：

ST -25GF台钻有以下几个部分构成：

1、主轴：摇臂钻钻床可直接装钻头等刀具，旋转钻床需加上钻夹头及刀套方能夹主轴主要进行钻孔直进刀。

2、马达：电动马达，产生旋转功能。

3、床身：支撑马达，主轴，变速箱，旋臂等部分的结构，可用来保持平稳防震。

4、床台：放置工件的平台。

5、其它：油箱，水箱，操作手柄及按钮

如何操作ST-25GF台钻？

1、ST-25GF台钻直接用插头插入插座来接通电源，所以作业前先把插头插入插座。

2、清理机床，在工件装夹前要用风枪、抹布把机床清理干净，再根据选定的转速相应搭配皮带轮。

3、启动电机。按下电机启动开关，启动电机（启动电机前要先把钻床刀具装夹好）。

4、用手扳下主轴升降手柄，主轴带动旋转的钻头作垂直进给运动，进行切削加工。

5、操作时不可带手套，换钻头时要先按下电机停止开关，换好后再启动电机。

6、加工结束后，要对机床进行清扫和保养。

ST-25GF台钻具体周期性保养内容：
1 台钻运行三个月应进行周期性保养，保养时间1-2小时，以操作工为主，维修工人配合进行。
2保养前必须先切断电源，然后进行保养工作（见下表）

序号	保养部位	保养内容及要求
1	外保养	1、擦洗机床，做到无油污、无锈蚀。 2、配齐螺钉、螺母。
2	传动系统	检查传动系统是否灵活，皮带松紧程度。
3	电器	擦拭电机，检查、紧固接零装置。
4	主轴皮带轮轴承和主轴下的轴承	定期用黄油润滑（每年清洗一次，需卸下主轴皮带轮和花键套，将轴承从轴承座中取出，然后添加黄油）
5	其它摩擦部分和轴承	用机油润滑主轴下面的轴承及用机油注入主轴皮带轮花键套中。

台钻用什么方法钻的孔位置比较准确？

台钻钻孔扩孔只能是孔径尺寸表面粗糙度好一些，位置度不会有任何改善。

台钻钻孔的位置在于钻心的位置，如果有中心孔，钻也好扩也罢，孔的位置就在中心孔的圆心上，如果没有中心孔，在钻头刚刚钻进工件之处就已注定位置，扩孔改变不了，因为扩孔和铰孔一样，顺眼儿爬，何况台钻本身刚性就很差。点中心孔，或打样冲点，然后一次钻出，当然，钻头刃磨要好。
