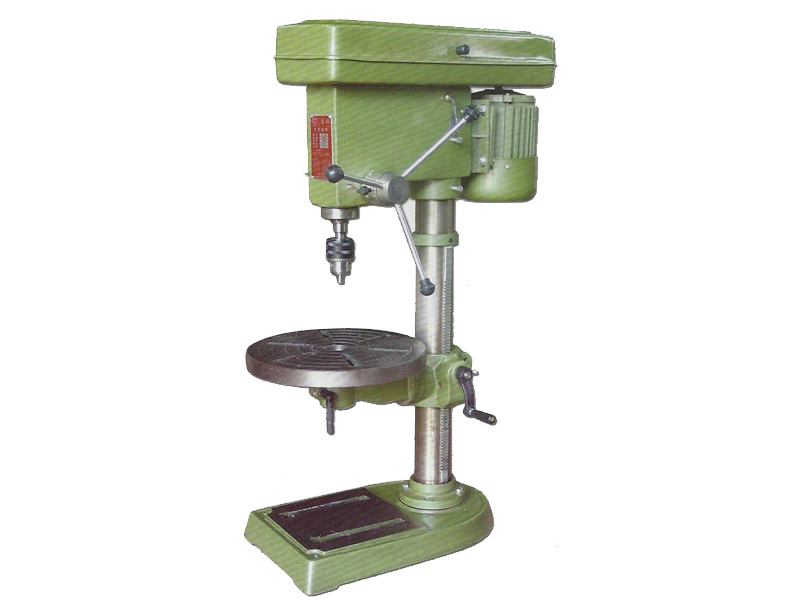

ST-25J台钻

ST-25J台钻适用于金属和其它材料商进行钻、扩、铰加工工序，它能广泛地应用于单价或成批生产的仪表工业，机械制造和修配部门。钻孔直径为25mm，是店长推荐的一款机型，也是畅销机，很多的工厂企业及学校使用广泛。

ST-25J台式钻床的工作原理：

台钻的上下工作台用以装夹件，可以视工件的厚度而作调整，圆柱立柱固定在下工作台上，上工作台通过紧固套，固定在立柱上，立柱一侧有螺纹，可通过手柄调整上工作台高度，上工作台可跟着立柱旋转，台钻主轴通过皮带转动，搭配皮带轮副组，可调整主轴转速，三叉钻夹通过锥柄套紧在主轴孔内，三叉钻夹可自动定心夹住钻头，主轴旋转带动钻头旋转，形成钻头的旋转运动，即钻床加工的主运动，钻床的副运动为通过主轴升降手柄的旋转运动带动主轴往下的垂直进给运动。

其主要技术参数内容如下：

型号	ST-25J
最大钻孔直径（mm)	25
钻夹头尺寸（mm)	16
工作台行程(mm)	360
工作台尺寸（mm）	350
主轴行程（mm)	100
主轴中心至立柱表面距离(mm)	196
主轴锥度	MT3
立柱直径（mm）	Φ78
主轴转速范围(r.p.m)	250-3200
底座尺寸	526*320
电动机功率	750W（380v）
总高（mm)	1025
净重/毛重(kg)	77/80
包装尺寸(mm)	800×550×350

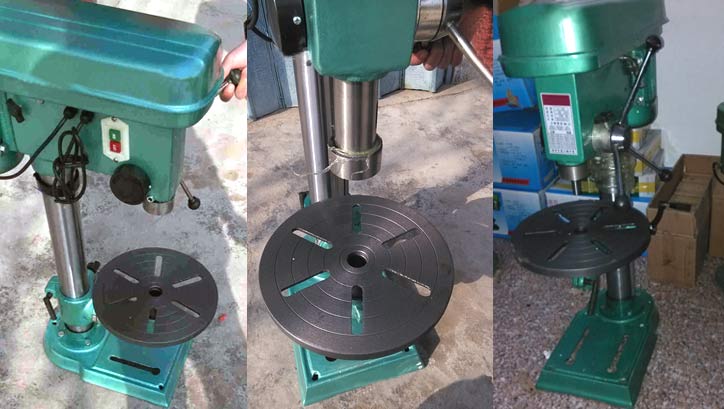

ST-25J台式钻床现场图展示：

台钻的传动系统和变速：

1、动力传递、由安装在电动机轴端的电机皮带轮，经一根三角带，带动主轴皮带轮传递至主轴系统，对具有9级和12级变速的台钻则电机皮带轮与主轴皮带轮之间增加中间皮带轮、经三角带传至主轴皮带轮。

2、主轴变速是通过变换三角带在皮带轮上不同位置而获得。在变换转速时，松开两个固定螺钉，拨动两个固定螺钉后即可工作。

另外，ST-13J的台钻在变换转速时，松开主轴箱上的锁紧螺钉，转动电机，皮带即可松弛，变换皮带至所需位置后，松开电机，则电动机在张紧弹簧的作用下，会使三角带张紧，然后拧紧锁紧螺钉、即可工作。

高地机床教您如何更细致的保养ST-25J台式钻床：

1.皮带保养: 更换新皮带，安装前需确定设备已断电，装好后确定皮带的松紧合适，不偏，开机试运行一段时间后，确定无不正常现象，即可使用。要求周期每半年进行一次。
2.电气保养：接通电源，打开开关，查看设备是否能正常启动，电路是否正常，要求周期每月进行一次。
3.润滑保养：定期用润滑油对台钻的钻床进行保养，要求周期每月进行一次。
4.防锈保养：将设备移至宽敞环境，全面检查其金属壳体部分有无锈蚀，必要时进行刷漆保养处理。
5.清洁保养：用干抹布对设备进行除污；要求周期每月进行一次。
6.运转状况：经常接通电源，打开开关，查看设备是否正常运转。
7.禁止接触旋转中的钻头、工件，钻削薄板时应刃磨薄板钻头进行

8.操作完毕后，关闭电源，必须把钻床清里干净，运动部件加油润滑，下班时清扫场地。

台钻在转动时可转子没力原因出在哪里？

可能是台钻钻夹头的的锥度不对，可换个钻夹头试试;弄清楚是电机转子没力，还是钻头没力。如果是电机没力，可能是电机缺相了，应该检查一下接线是否松动，接触不好；如果是钻头没力，则可能是皮带轮的皮带松了，紧一下皮带就行了。

还有一种情况是电机转子有力，皮带轮也有力，当钻的时候把钻头按下去那钻嘴不转了，电机转子，皮带轮还在转原因是因为：钻夹头与台钻连接处的锥孔与锥柄打滑了，你可以先把钻头卸下来，找一块铁块放在钻夹头的下面，用手板着台钻的手柄用力往下磕，这样可以使锥孔与锥柄能够配合的紧一些。然后再夹上钻头钻孔就不会打滑了。
