ST-20J台钻

随着中国中小企业的发展，江北机床基地的滕州市机床迅速增长，由2000年的70多家增长到2011年的280多家，台式钻床厂家的迅速增长，给当地的铸造，五金，运输等七大行业带来了很优厚的发展空间，其中，滕州市高地机床有限公司榜上有名，业绩显著，促进了滕州的经济迅猛发展，成为重点台钻、小型台钻、工业台钻的重点生产厂家。ST-20J台钻是公司研发的一款家用热销型小台钻，其主要技术参数如下：

型号	ST-20J
最大钻孔直径（mm)	20
钻夹头尺寸（mm)	16
工作台行程(mm)	360
工作台尺寸（mm）	312
主轴行程（mm)	85
主轴中心至立柱表面距离(mm)	182
主轴锥度	MT3
立柱直径（mm）	Φ74
主轴转速范围(r.p.m)	250-3200
底座尺寸	455*270
电动机功率	750W（380v）
总高（mm)	990
净重/毛重(kg)	57/60
包装尺寸(mm)	800×470×300

ST-20J台钻属小型钻孔设备,钻孔直径是20mm.高度一般也在1.5米以下.多数高度为1米,多放于工作台面上工作,动力传递多为皮带传动方式,主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用，与国内外同类型机床比较，具有马力小、刚度高、精度高，刚性好，操作方便，易于维护的特点。ST -20J台钻是由电机做动力输出，通过塔式皮带轮，经过变速传递给主轴，主轴最外面的是不会旋转的只会直线运动的套筒，上面有齿条结构，和齿轮配合组成纵向进给机构，主轴装在这个套筒里面，主轴能自由在套筒里面旋转，但套筒的上下移动会带动主轴的上下移动。

在使用这种小型台钻时需要注意哪些事项？

1、使用台钻要带好防护眼镜和规定的防护用品，禁止戴纱手套。
2、钻孔时，工件必须用钳子、夹具或压铁夹紧压牢，钻薄片工件时，下面要垫木板。
3、不准在钻孔时用纱布清除铁屑，亦不允许用嘴吹或者用手擦试。
4、在钻孔开始或钻孔要钻穿时，要轻轻用力，以防工件转动或甩出。必要时要加水冷却钻孔。

5、工作中，要把工件放正，用力要均匀，以防钻头折断。

对于初使ST-20J的操作者来说很多人不懂的如何钻孔，下面就简单介绍几种钻孔的方案供大家参考。

台钻钻孔用中心钻打中心孔，采用啄式钻法，一次进给量不要太大，用台钻的话自己可以随时把握切削量的，钻起来没问题！

两头钻埋头孔要做到同轴的话得有一个非常好的反转夹具才行，不是加工的问题而是装夹的问题！在加工中心上做也得靠夹具来保证！

台钻钻孔的位置要求严的话，可以先再台钻的夹头上夹上一个带尖的铰刀或者带尖的丝锥，顶住打了样冲的中心孔，然后，或者压住要加工的活，或者就直接换钻头钻就可以了。

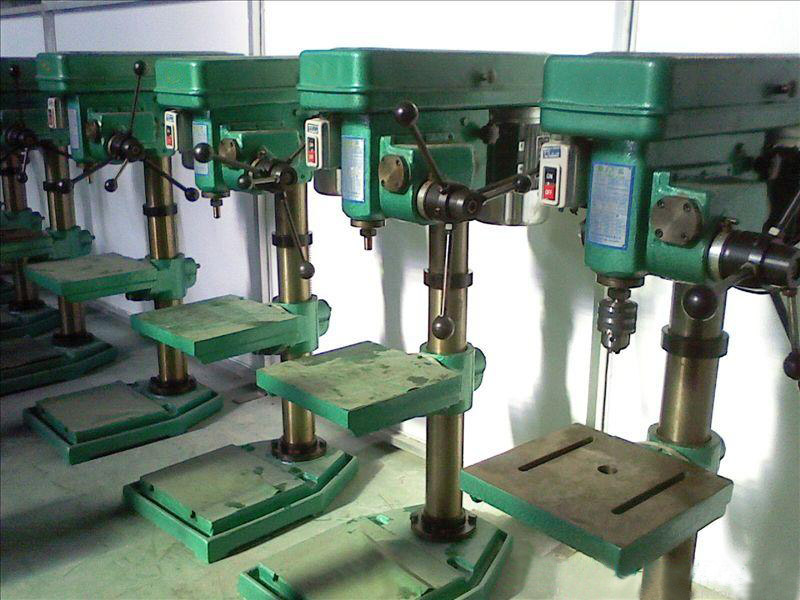

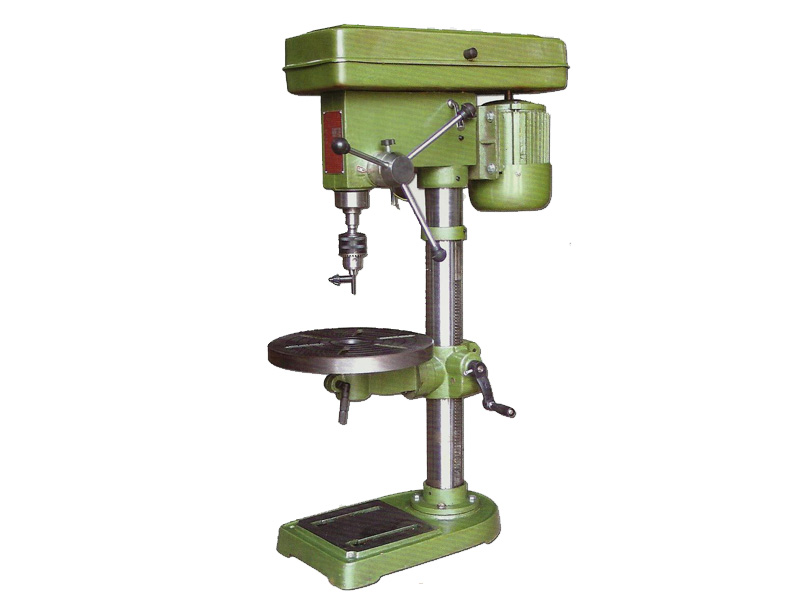

以下是ST-20J台钻实拍图：
