ST-16J（380V）台钻

我公司是一家专业生产小台钻的实体厂家，所产ST-16J台钻具有轻便灵活，可供机加，修理等行业，也适用于家庭中修理日用机具等优点。并且有220V和380V可以选。这种台钻可以钻孔打眼，固定在工具台上，更加牢固稳定，精度、准确度可以更高，属加工机件,滑移花键，主轴能在花键上自由上下移动，但要和花键一起旋转，花键的上端上固定了一个空心塔式皮带轮，钻头的动力就是这里传进去的通过花键传递给主轴。
主要技术参数内容如下表格：

型号	ST-16J
最大钻孔直径（mm）	16
钻夹头尺寸（mm)	16
工作台行程(mm)	360
工作台尺寸（mm）	Φ312
主轴行程（mm)	85
主轴中心至立柱表面距离(mm)	182
主轴锥度	MT2
立柱直径（mm）	74
主轴转速范围(r.p.m)	250-2600
底座尺寸	400*270
电动机功率	550W（380v）
总高 （mm)	990
净重/毛重(kg)	50/53
包装尺寸(mm)	800×470×300

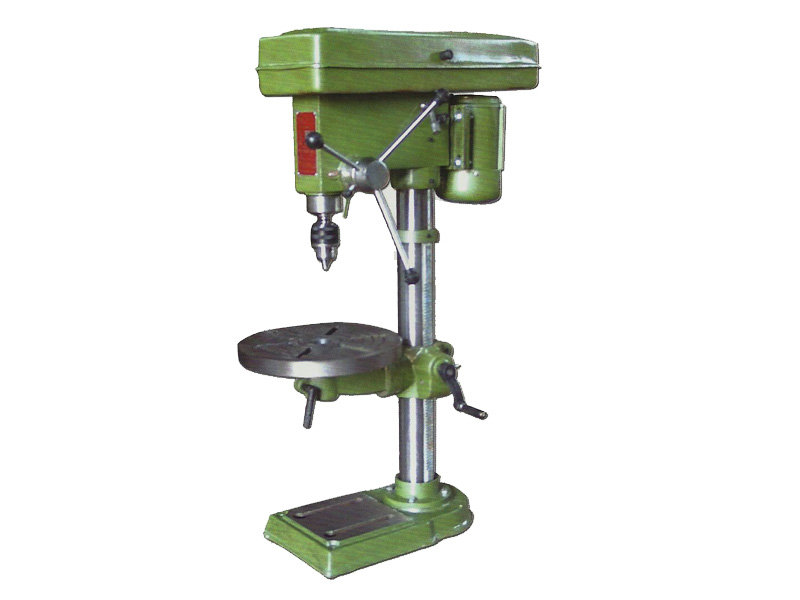

ST-16J台钻实拍照片展示：

ST-16J小型台钻介绍：

台钻属小型钻孔设备,该文中介绍的这种台钻型号它的加工范围在16mm，高度在1.5米以下.多数高度为1米,多放于工作台面上工作,动力传递多为皮带传动方式,主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用，与国内外同类型机床比较，具有马力小、刚度高、精度高，刚性好，操作方便，易于维护的特点。
如何使用这种小型台钻呢？

台钻由电动机经皮带通过宝塔轮传动，可使主轴获得相应的多种转速。机头连同电机和宝塔轮可再立柱上下移动，还可绕立柱轴线任意转动，位置确定后锁紧装置锁定，并由保险环紧靠头架下端面用螺钉锁紧在立柱上，以防头架锁紧失效而突然沿立柱滑下。工作台也可沿立柱上下移动或转动，靠锁紧装置固定在所需位置，同时可在垂直面左右倾斜35o左右，工作台可根据钻削工作的大小移开，直接放在底座上进行钻口。

ST-16J台钻的传动系统和变速：

1、动力传递、由安装在电动机轴端的电机皮带轮，经一根三角带，带动主轴皮带轮传递至主轴系统，对具有9级和12级变速的台钻则电机皮带轮与主轴皮带轮之间增加中间皮带轮、经三角带传至主轴皮带轮。

2、主轴变速是通过变换三角带在皮带轮上不同位置而获得。在变换转速时，松开两个固定螺钉，拨动两个固定螺钉后即可工作。

另外，ST-13J的台钻在变换转速时，松开主轴箱上的锁紧螺钉，转动电机，皮带即可松弛，变换皮带至所需位置后，松开电机，则电动机在张紧弹簧的作用下，会使三角带张紧，然后拧紧锁紧螺钉、即可工作。

台钻厂家教你在台钻上加个钻头冷却的改装方法。

台钻上加个钻头冷却改装方法可以简易的先提供一个乳化油的容器，乳胶漆的桶什么的，也可以用好的材料自制，高放，需要高过钻床的工作台。然后搞一根打掉水的输液管一头放入桶内固定，一头固定在钻床的钻头落点处，输液管自带调节阀，根据要求调节大小水量，这样自制简易的冷却系统既可以做好。因为是靠连通器原理，采用乳化油的自重供水，所以环保安全。钻床需要放在乳化油收集装置内，一般采用镀锌板制作集油盘，做成一定的斜度，让乳化油能够集中流向一个地方，便于收集回用。这样一个可循环的冷却装置就好啦。
