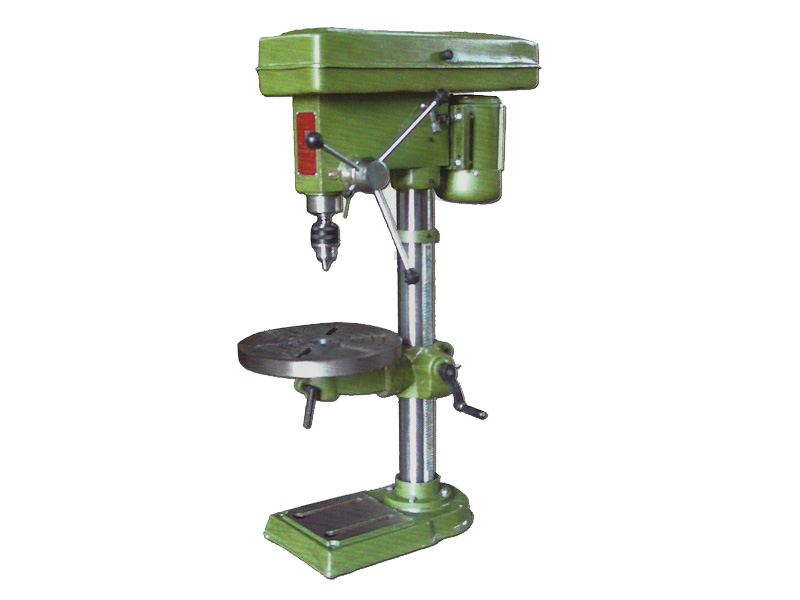

ST-16J（220V）台钻

ST-16J属小型钻孔设备,最大钻孔直径是16mm,高度一般也在1.5米以下.多数高度为1米,多放于工作台面上工作,动力传递多为皮带传动方式,主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用，与国内外同类型机床比较，具有马力小、刚度高、精度高，刚性好，操作方便，易于维护的特点。

台钻使用非常方便，我公司台钻采用机械摩擦离合器使主轴正反转工作，比普通电机正反转工作更平稳，噪音更小，而且具有过载保护作用，离合器采用石棉绒摩擦材料，可进行强力攻丝，手柄操纵力小，手角度与长度可调节。

台钻主轴换向冲击、振动小，机械磨擦离合器有过载保护作用、保护丝锥断裂，广泛应用于机械制造、仪器仪表、五金工具等行业。开始运作台式钻床前，需要先检查主要锁紧螺栓是否坚固，电源开关及线路是否良好，按规定穿着劳保用品，非攻丝工禁止操作，操作前必须在规定加油部位注入润滑油、润滑脂等，待该机运转正常、灵活、可靠后方能操作。台钻操作时严禁戴手套，女员工长头发者，必须挽入工作帽内。

台钻操作时排出的铁屑铁沫等，应留有空位或槽穴以方便杂物排出，随时清理，每8-10个工件，要加一次润滑油，根据工件要求，选择机床的速度，以保证质量。有针对性地调节台钻适度快慢，操作中，如出现异常现象，应立即停止，禁止带病操作，排除故障或修理时应切断电源，待机床完全停止运转，通知有关人员进行修理。禁止机器在转动中进行修理。台钻工作完毕后，必须切断电源，清理工作台面，铁屑及时清除，整理所做工件，材料定置堆放整齐，做好标识。

以下是ST-16J台式钻床的主要参数：

型号	ST-16J
最大钻孔直径（mm）	16
钻夹头尺寸（mm)	16
工作台行程(mm)	360
工作台尺寸（mm）	Φ312
主轴行程（mm)	85
主轴中心至立柱表面距离(mm)	182
主轴锥度	MT2
立柱直径（mm）	74
主轴转速范围(r.p.m)	250-2600
底座尺寸	400*270
电动机功率	550W（220v）
总高 （mm)	990
净重/毛重(kg)	50/53
包装尺寸(mm)	800×470×300

以上介绍了ST -16J台钻的功能及使用。台钻固定在工具台上，更加牢固稳定，精度、准确度可以更高，属加工机件,滑移花键，主轴能在花键上自由上下移动，但要和花键一起旋转，花键的上端上固定了一个空心塔式皮带轮，钻头的动力就是这里传进去的通过花键传递给主轴，为了使台钻能够正常运转，下面我们来了解一下台钻安装前的一些注意事项及使用时该注意什么内容：
1、安装台钻的四周应留有足够的空间方便操作人员进行操作和维修人员维修进行维修。
2、四周应较干燥且无腐蚀性气体及液体，防止因降低设备的电气绝缘性能。
3、台钻应固定牢靠，有可靠接地，并做水平仪进行水平调整，防止运转时产生震动，影响工件的钻削质量。
4、台钻采用三相四线的交流电。若启动后，钻头旋转方向相反，只需将其中二相火线对调即可。
操作时应该注意以下几个方面：
1、使用台钻要带好防护眼镜和规定的防护用品，禁止戴纱手套。
2、钻孔时，工件必须用钳子、夹具或压铁夹紧压牢，钻薄片工件时，下面要垫木板。
3、不准在钻孔时用纱布清除铁屑，亦不允许用嘴吹或者用手擦试。
4、在钻孔开始或钻孔要钻穿时，要轻轻用力，以防工件转动或甩出。必要时要加水冷却钻孔。
5、工作中，要把工件放正，用力要均匀，以防钻头折断。

台钻安装后，检查是否灵活。正式的使用必须空载试验，在正常操作条件下，通过逐级加载步骤操作。关于台钻安装前的注意事项就讲到这里了。更多详情欢迎来电咨询。

针对550W台钻单项单电容电机发热怎么解决呢？

台钻是550W的单相感应电机单电容的，老是发热，换了轴承和离心开关并且把转子用车床车了了一点还是不行，以为是电容太大了（50微法）换了个10微法的还是不能解决问题，不过没换里面绕组，因为用摇表可摇到点500以上的电阻，这时先要看台钻原来是什么电机，原装电机很少会出现过热的，单相电机电容越大启动性能越好，电容越小运转性能越好，单相双值电机就是用了两个电容，一个容量很大的通过离心开关接和运转电容并联。另一个比较小的直接串联在启动绕组上，大容量的电容只有在启动过程中参与运行，也可以把10微法的电容长期和启动绕组串联，50微法的通过离心开关控制试试，如果不行的话换一个大一点的电机吧，大马拉小车会比原来的小电机更节能的。

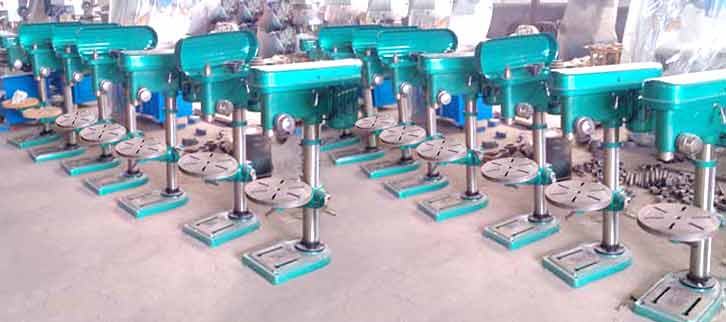

下图是ST-16J台钻的车间现场图：
