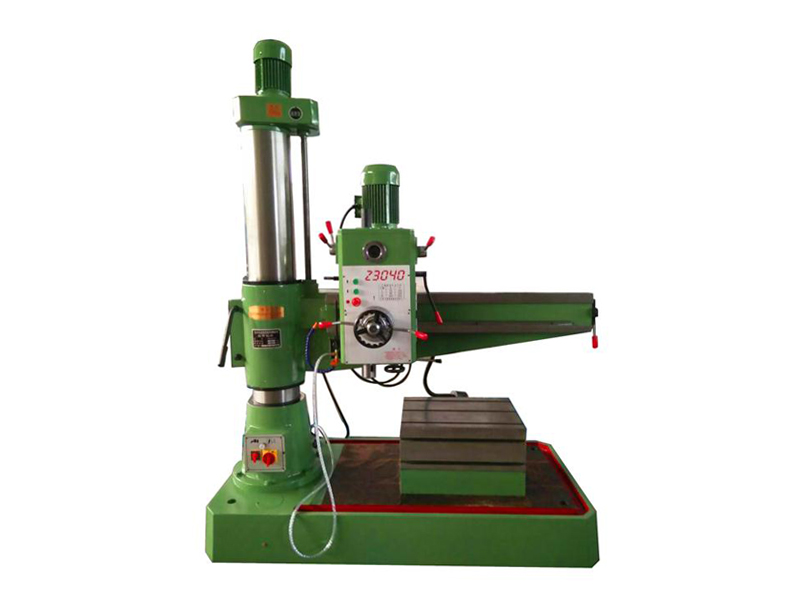

Z3040x10摇臂钻床

    摇臂钻床是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按用途和结构分类，钻床可以分为立式钻床、台式钻床、多孔钻床、摇臂钻床及其他专用钻床等。在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。
Z3040×10摇臂钻床自动升降，自动进刀，机械变速，机械锁紧。
主要参数：

主要技术参数	Z3040x10摇臂钻床
最大钻孔直径（mm）	40
主轴端面至工作台距离(mm)	260-1000
主轴中心至立柱母线距离(mm)	360-1000
主轴行程(mm)	200
主轴锥孔（莫氏）	4
主轴转速范围 (r.p.m)	30-1440
主轴转速级数	12
主轴进给量范围 (mm/r)	0.10-0.25
主轴进给量级数	6
摇臂回转角度 ( °)	360
主电机功率 (kw)	2.2
升降电机功率 (kw)	0.75
机床重量 (kg)	1500
外形尺寸(mm)	1800*810*2300

摇臂钻床安全操作规程：

1．工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。
2．严禁戴手套操作，女生发辫应挽在帽子内。
3．工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准 用手拿着钻。
4．使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用必过猛造成事故。
5．钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。
6．精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。
7．不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。
8．使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。
9．横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。

10．工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。
