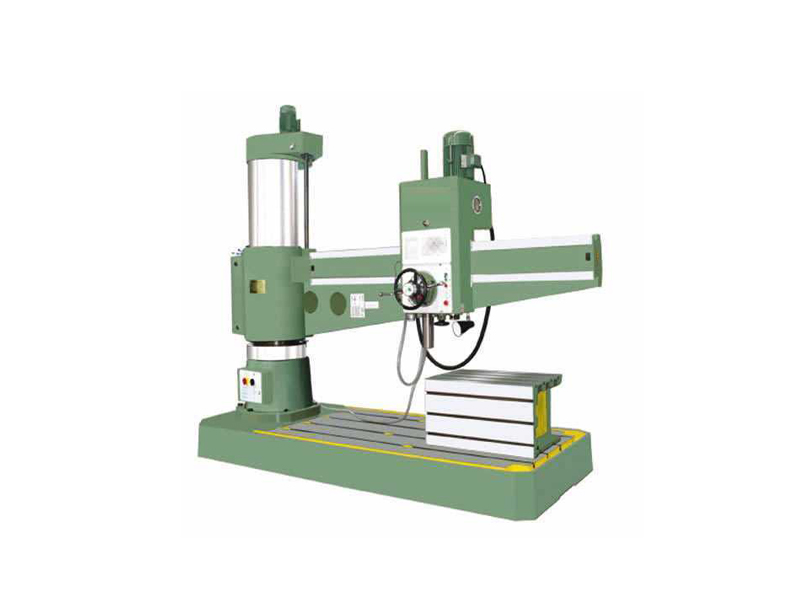

Z3063X20液压摇臂钻床

Z3063X20液压摇臂钻床中字母和数字代表的含义：
Z是代表钻床类别
30代表的是摇臂形式的钻床
63代表的是钻床的加工孔径
20代表的是摇臂钻床是主轴箱主轴中心线至摇臂钻床立柱母线的距离,也是摇臂钻床的主要技术参数之一

Z3063液压摇臂钻床的主要特点：  主要关键件选用铸铁和特供钢材，经专业化设备连续加工，确保基础部件精良。液压3063钻床采用液压预选变速机构，可节省辅助时间，主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵更为轻便快捷。
Z3063×20液压摇臂钻床参数：

主要技术参数	Z3063x20 (液压锁紧，液压变速)
最大钻孔直径（mm）	63
主轴端面至工作台距离(mm)	500-1600
主轴中心至立柱母线距离(mm)	400-2000
主轴行程(mm)	400
主轴锥孔（莫氏）	莫氏5号
主轴转速范围 (r.p.m)	20-1600
主轴转速级数	16
主轴进给量范围 (mm/r)	0.04-3.2
主轴进给量级数	16
摇臂回转角度 ( °)	360
主电机功率 (kw)	5.5
升降电机功率 (kw)	1.5
机床重量 (kg)	8000
外形尺寸(mm)	3000×1250×3300

z3063x20系列液压摇臂钻床主要有以下优点
1、采用液压预选变速机构，可节省辅助时间。
2、主轴正反转，停车(制动)，变速、空档等动作，用一个手柄控制，操纵轻便。
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
4、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
5、有完善的安全保护装置和外柱防护。

6、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。
