Z525B台钻

Z525B台式钻床是Z525A台钻的升级款台钻，机床重量有原来的140kg提升到165kg，行程可达到120mm，工作台尺寸加大，主轴端面至工作台距离加大。这款小型台钻是由动力传递、由安装在电动机轴端的电机皮带轮，经一根三角带，带动主轴皮带轮传递至主轴系统，对具有9级和12级变速的台钻则电机皮带轮与主轴皮带轮之间增加中间皮带轮、经三角带传至主轴皮带轮。主轴变速是通过变换三角带在皮带轮上不同位置而获得。在变换转速时，松开两个固定螺钉，拨动两个固定螺钉后即可工作。此款机型改进后受到很多新老客户的喜爱，销量一直趋于台钻行业首位。下面我们来了解下它的主要数据参数：

型号	Z525B
最大钻孔直径(mm)	25
主轴中心线至机柱中心线距离(mm)	310
主轴锥度	MT3
主轴最大行程(mm)	120
主轴转速范围	4速380-2500
工作台面尺寸(mm)	375x360
主轴端面至工作台面最大距离(mm)	530
总高度(mm)	1100
电机功率	4级 1.1kw
机床重量(kg)	165

Z525B台钻有以下五大部分构成：

1、主轴：摇臂钻钻床可直接装钻头等刀具，旋转钻床需加上钻夹头及刀套方能夹主轴主要进行钻孔直进刀。

2、马达：电动马达，产生旋转功能。

3、床身：支撑马达，主轴，变速箱，旋臂等部分的结构，可用来保持平稳防震。

4、床台：放置工件的平台。

5、其它：油箱，水箱，操作手柄及按钮

操作也非常简单，步骤如下：

1、直接用插头插入插座来接通电源，所以作业前先把插头插入插座。

2、清理机床，在工件装夹前要用风枪、抹布把机床清理干净，再根据选定的转速相应搭配皮带轮。

3、启动电机。按下电机启动开关，启动电机（启动电机前要先把钻床刀具装夹好）。

4、用手扳下主轴升降手柄，主轴带动旋转的钻头作垂直进给运动，进行切削加工。

5、操作时不可带手套，换钻头时要先按下电机停止开关，换好后再启动电机。

6、加工结束后，要对机床进行清扫和保养。

在操作时我们要准守哪些操作规范呢？
A、目的：为了方便员工更熟练的掌握操作技巧，满足生产的产品要求。
B、适用范围：凡台钻操作都使用此规范。
C、职责： 1、操作人员按此规范进行操作;
          2、组长、课长负责对操作人员督促；
D、操作步聚：1、检查电源，气压是否正常；
             2、检查机器运转是否正常；
             3、检查钻头是否符合加工要求；
             4、检查钻头转向是否下常；
             5、检查靠模是否符合安全可靠；
             6、调整钻孔尺寸，开始加工；
E、注意事项：1、注意安全；
             2、注意不要违规操作；
             3、发生突发事故应立即关机检查；
             4、开机操作前要把钻头滑动至工作台面空位，以免误钻损坏台面；
             5、穿戴合适，上衣要扎在裤腰里，长袖应卷到肘部以上；
             6、注意力要集中，不在机台边开玩笑，打瞌睡，站立要头端正；
             7、加工完第一件，要对照图纸进行首件检验，确信合格后方可继续；
             8、加工完后，用气枪来消理机器里面的灰尘，以免伤手；

再好的机器也需要保养，所以保养功夫也不可少。

1操作员操作前必须熟悉机器的性能，用途及操作注意事项，生手严禁单独上机操作。

2操作人员操作时要穿适当的衣服，不准戴手套。

3操作前先启动吸尘系统。

4开机前先检查电路牌上的电压和频率是否与电源一致。

5机床电源插头、插座上的各触脚应可靠，无松动和接触不良现象。

6电线要远离高温、油腻、尖锐边缘，机床要接地线，切勿用力猛拉插座上的电源线。

7当发生事故时，应立即切断电源，再进行维修。

8机床在工作或检修时，工作场地周围要装上防护罩。

9保持工作区内干净整洁，不要在杂乱、潮湿、微弱光线、易燃易爆的场所使用机床。操作者头发不宜过长，以免操作时卷入。

10不要进行超出切削能力的工作，避免机床超负荷工作。

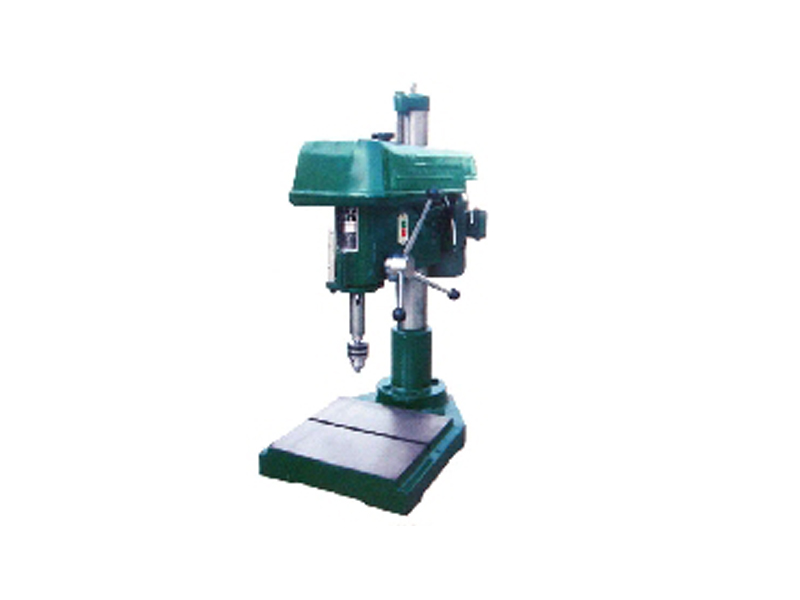

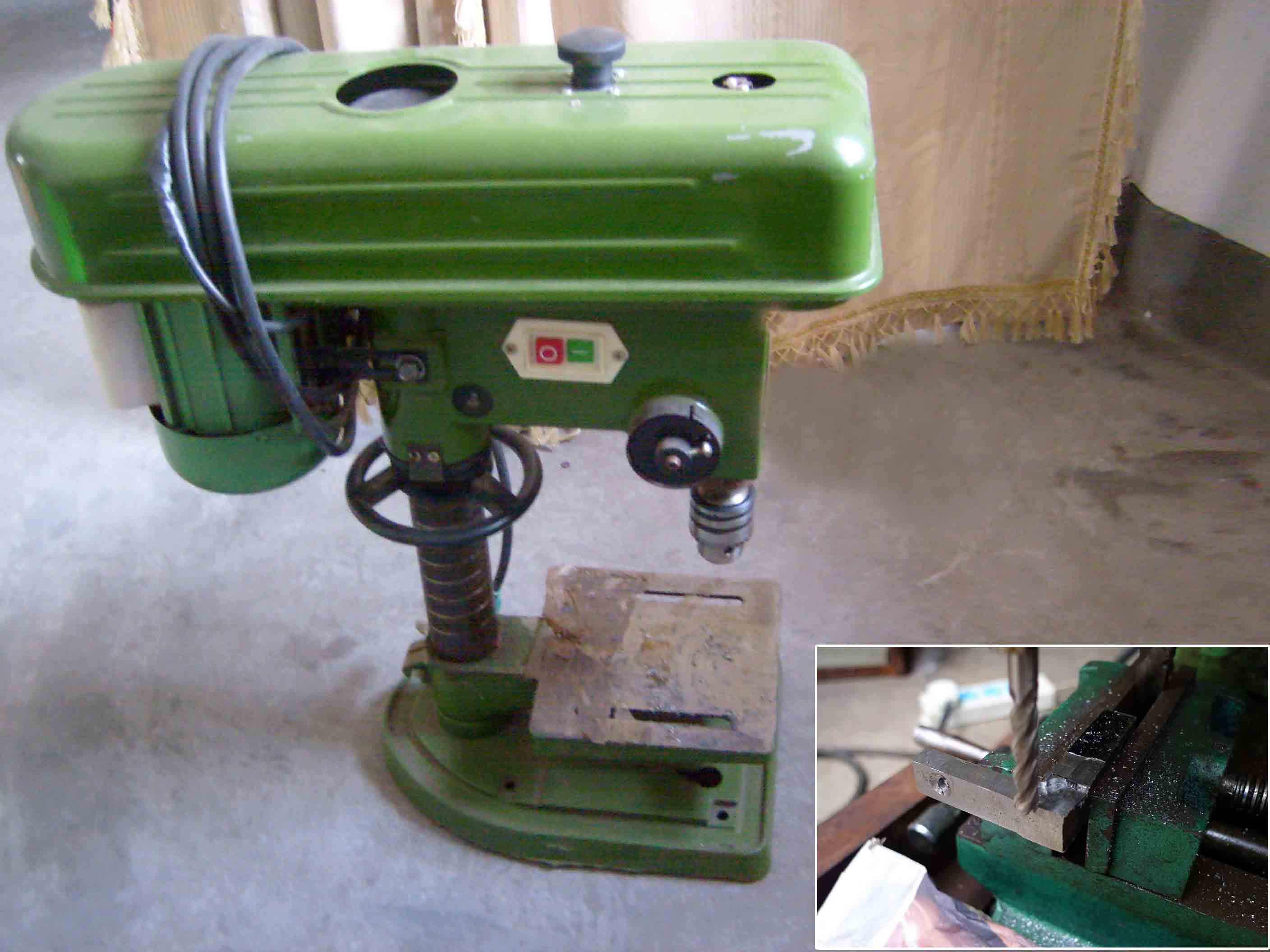

Z525B台钻图片展示：
